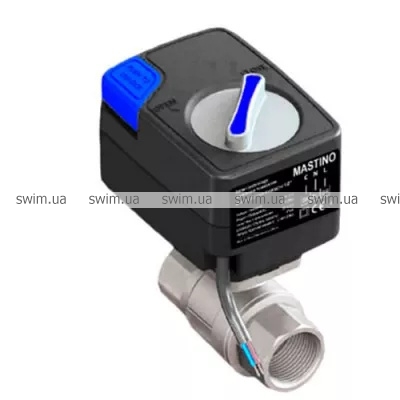

Кран з електроприводом Mastino 12В 3/4"
Призначення:
Кран з електроприводом призначений для відкриття/закриття подачі води під управлінням контролера в системах водопостачання і опалення.
Встановлення крану з електроприводом, замість ручних вентилів суворо забороняється
Опис:
Кран з електроприводом складається з крана латунь CW617N і електроприводу 12В постійного струму. В електроприводі присутня кнопка ручного відкриття/закриття крана. Управління роботою електроприводу здійснюється з використанням трьох проводів: коричневий, чорний і блакитний. Ручний перемикач використовувати тільки при знеструмленому електроприводі. В іншому випадку ви можете пошкодити механізм електроприводу.

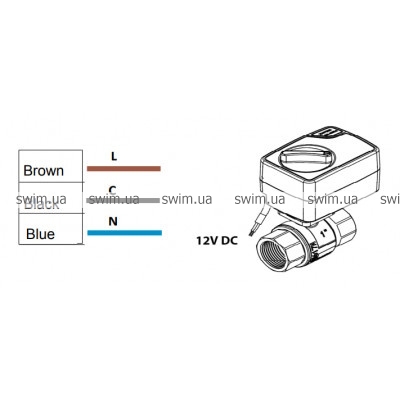

Принцип дії крану з електроприводом на 12В (колір електроприводу синій з чорним) наступний. На коричневий провід постійно подається «фаза» напруги живлення 12В, на блакитний провід постійно подається «нуль». При подачі через підходящий пристрій на чорний провід «фази» напруги живлення 12В кран переводиться в положення «закрито», при відсутності на чорному проводі «фази» напруги живлення 12В, кран переводиться в положення «відкрито».

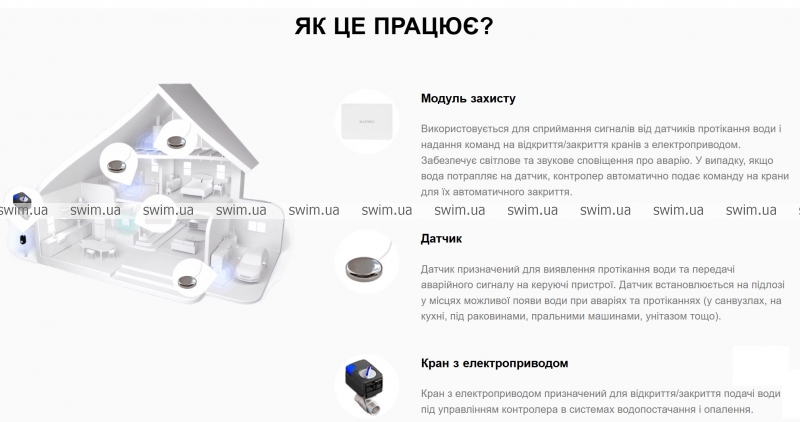

Керувати роботою електроприводів можна за допомогою контролерів, модулів, цифрових термостатів, та інших приладів, які відповідатимуть по технічним характеристикам і принципу дії.
Встановлення:
Крани з електроприводом встановлюють на систему опалення або на вводі труб водопостачання після ручних вентилів (кульових кранів) та після фільтрів грубого очищення води. Якість води має відповідати: в системі опалення ДБН В.2.5-39:2008, в системі водопостачання ДСанПІН 2.2.4-171-10. Вибір параметрів кранів з електроприводом і місця їх установки необхідно узгодити з кваліфікованим фахівцем. Монтаж здійснювати, відповідно до правил, викладених в даному паспорті та згідно з вимогами ДБН В.2.5-64.2012. Підключення електроприводу до електричної мережі та експлуатація повинні здійснюватися відповідно до «Правил улаштування електроустановок»:
1. Перед монтажем крана ретельно очистити трубопровід від забруднень (залишки зварювання, ущільнювачі, металева стружка).
2. Положення крана при монтажі будь-яке, крім випадку встановлення крана електроприводом вниз. Встановлювати кран з електроприводом замість ручних вентилів категорично забороняється.
3. Крани з електроприводом підключати до обладнання виключно згідно з тією схемою в якій зазначено спосіб підключення саме того найменування та моделі крану, який ви підключаєте. При цьому суворо дотримуватись колірного маркування проводів.
4. Електричне функціонування крана слід перевірити до подачі тиску води в систему.
5. Запобіжні заходи:
- не використовувати у вибухонебезпечних зонах
- ппри подачі напруги живлення необхідно переконатися в її відповідності напрузі, на яку розрахований даний кран з електроприводом.

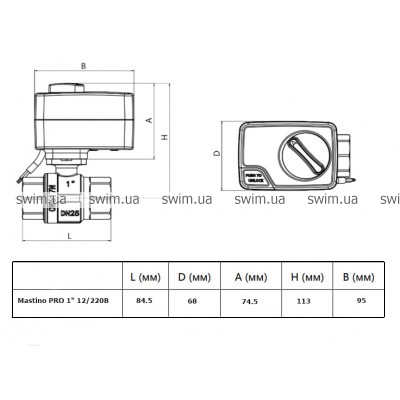

Технічні характеристики:
- Показники Значення
- Виробник Mastino
- Країна виробництва Україна
- Діаметр крана 3/4" (20 мм)
- Довжина з'єднуючого дроту 1 м
- Мінімальний ресурс виробу 100 000+ циклів
- Матеріал крана Латунь CW617N
- Робоча температура -10 - 120°C
- Напруга живлення 12В
- Обертаючий момент 8 Нм
- Робочий тиск 40 Бар
- Рівень безпеки IP64
- Тип крана повнопрохідний
- Час закриття/відкриття 25 с
- Гарантiя 4 роки
Характеристики
- Україна
- Mastino
- пластик
- чорний
- різьбове
- вода
- 1/2"
