Скрытая система инсталляции Alca Plast AM115/1000E Ecology

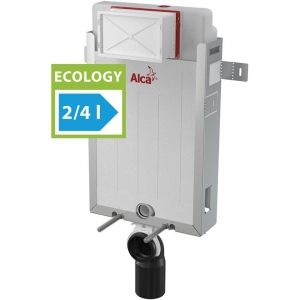

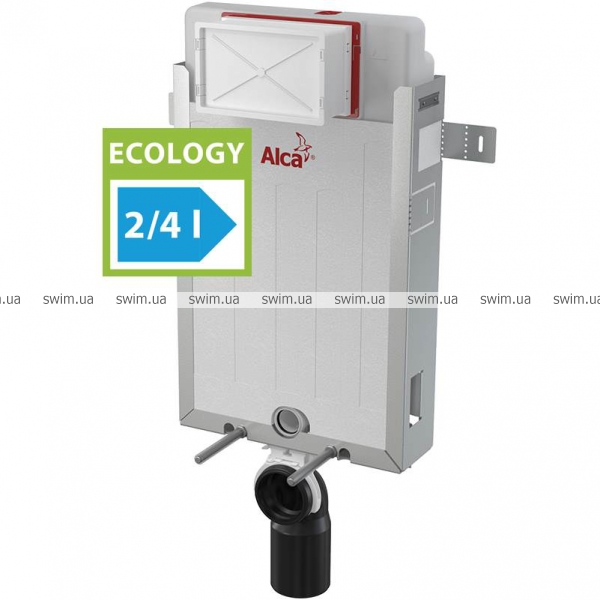

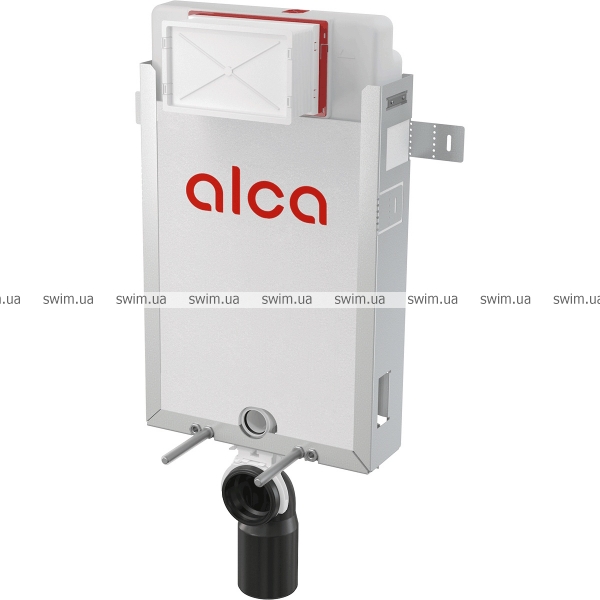

AM115/1000E Renovmodul - Скрытая система инсталляции ECOLOGY для замуровывания в стену
Область применения:
- Для подвесного унитаза с объемом смыва 2/4 л
- Для ограждающих конструкций внутри и вокруг несущей стены – «мокрый» монтаж
- Подходит для реконструкции
- Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм
Технические параметры:
- Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2 "
- Рабочий диапазон давления воды: 0,05 – 0,8 MPa
- Рекомендуемый диапазон давления воды: 0,3 – 0,5 MPa
- Большой смыв: 3,5 – 6 л
- Малый смыв: 2 – 4 л
- Стандартные настройки большого смыва: 4 л
- Стандартные настройки малого смыва: 2 л
- Гигиенический резерв: 2 л
- Объем воды в бачке: 6 л
- Несущая способность: 400 kg
Свойства:
- Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
- Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
- Техническое решение позволяет произвести монтаж на неровную поверхность без необходимости выравнивания задней стены в диапазоне до 50 мм
- Оцинкованная несущая конструкция с четырьмя откидными кронштейнами для легкого монтажа
- Конструкция полистирольной изоляции упрощает процесс замуровывания в стену, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
- Съемный элемент полистирольной изоляции для легкого доступа во время установки
- Возможность установки кронштейна с переходом DG 1/2" для подключения сиденья-биде или бидетты
- Двойной смыв, независимо регулируемый, с гигиеническим резервом
- Экономичный смыв – 2 л малый смыв, 4 л большой смыв
- Подходит для установки пневматического или сенсорного смыва
- Совместима со всеми кнопками управления Alcaplast
- Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
- Подвод воды сзади/сверху посередине
- Возможность сервиса без использования инструментов
- Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи

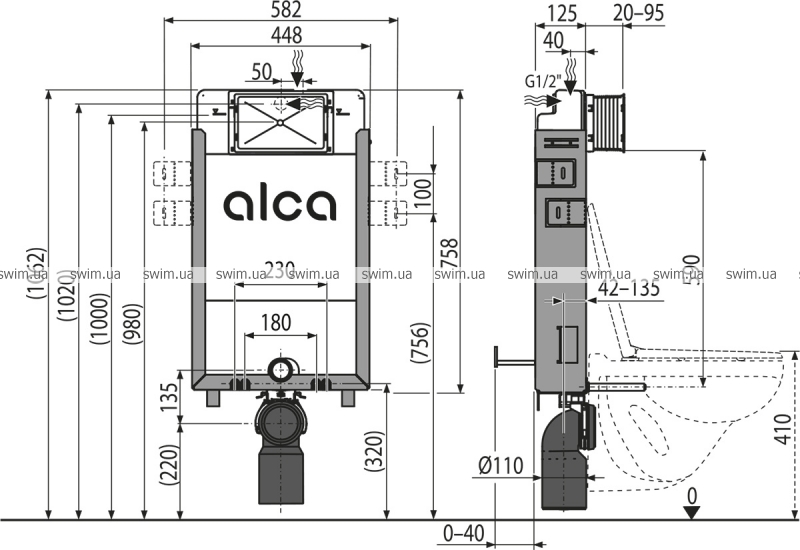

- Монтажная высота 1062 мм
- Монтажная глубина рукава регулируется в диапазоне 20–95 мм
- Монтажная глубина 125 мм
- Материал несущей конструкции: оцинкованный металл
- Размер: 1045×140×475 мм

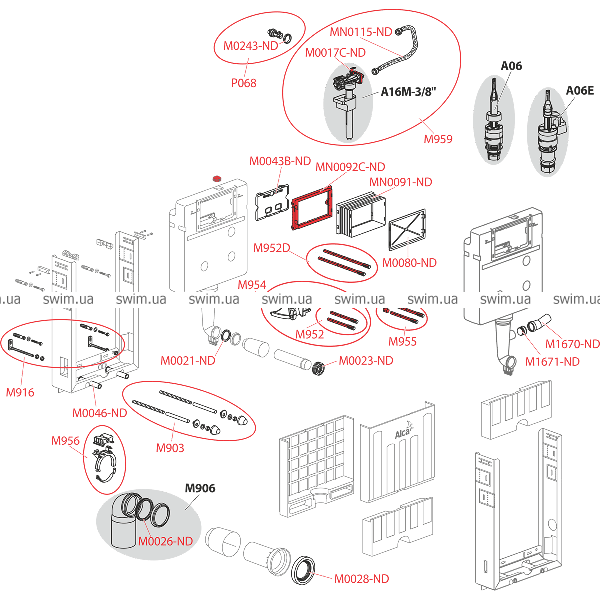

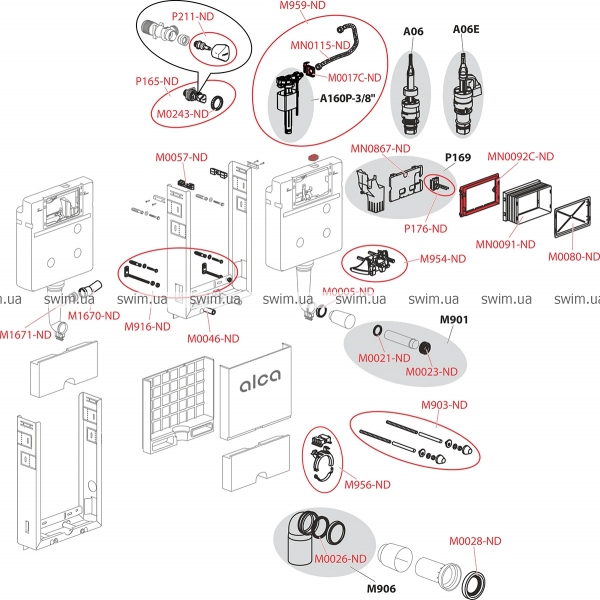

Содержание комплекта:
- Бачок с впускным и выпускным механизмом
- Оцинкованная консоль несущей конструкции
- Резьбовое соединение 1/2" для подвода воды со встроенным угловым вентилем Schell 1/2"–3/8"
- Толкатели механизма 2 шт.
- Монтажный комплект: винт Ø8×60 – 4 шт., дюбель Ø12 – 4 шт.
- Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
- Стоковое колено из полиэтилена Ø90/110, PE-HD
- Прокладка, патрубок полипропилен, манжета
- Прокладка, патрубок полипропилен, уплотнение патрубка
- Монтажный комплект крышек для защиты технических отверстий при установке системы
- Рукав сервисного отверстия двусоставный, легко укорачивается
Характеристики
- Alca Plast
- для унітаза
- монтажная рама
- Чехія
