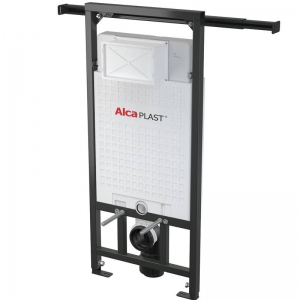

Скрытая система инсталляции Alca Plast A102/1200 Jádromodul
Cкрытая система инсталляции для санитарных узлов. Специальный вариант модуля А101, приспособлен для закрепления между две стены или к сборным деревянным сооружениям. Преднозначена прежде всего для случая, когда за установленной системой проходят домашние инсталляции (водовод, вентилляционное оборудование и т.д.) Нагрузку приходит на боковые стены распорный траверс регулируемый в области 830 1200мм. Вариабельностью закрепления и проведением траверсы возможно очень легко и элегантно избежать возможным швам в кладке. Так установленный самонесущий носный деталь не нуждается в добавочных деталях крепления.. Роговой клапан надежный роговой клапан Schell, своей масивной конструкцией и качеством, использованых технических материалов, гарантирует долгосрочность. Двойной слив с гигиенической резервой Экономическое (с низким сливом) 31 например при низком расходе. Экономическое (с высоким сливом) - 61 например при высоком расходе. Гигиеническое - по использованию высокого слива остается в бачке 31 воды, которую можете сразу использовать к добавочному промыванию унитаза (например при использовании штетки на унитаз). Срабатывает нажатием и держанием любой из кнопок.
Область применения:
- Для подвесных унитазов
- Для реконструкции санитарных узлов
- Для установки между двумя стенами
- Для установки в деревянных сборных домах
- Для пола с толщиной стяжки 0 – 200 мм с возможностью регулировки
- Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм
Свойства:

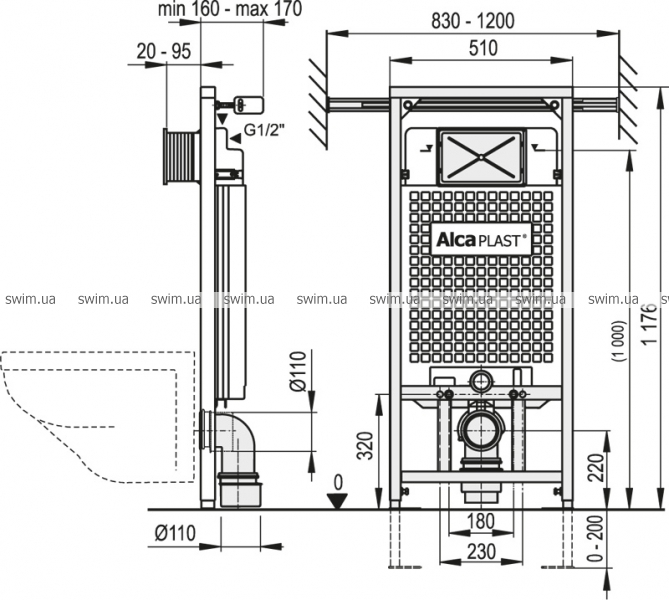

- В данном случае нагрузка переносится на боковые стены с помощью специальной траверсы, которая регулируется в пределах от 830 до 1200 мм
- Установленная система закрывается гипсокартонными листами и не нуждается в дополнительных крепёжных элементах
- Конструкция полистирольной изоляции, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
- Возможность установки кронштейна с переходом DG1/2", для подключения сиденья-биде или бидетты
- Двойной смыв, независимо регулируемый, с гигиеническим резервом
- Подходит для установки пневматического или сенсорного смыва
- Совместима со всеми кнопками управления Alcaplast
- Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
- Подвод воды к задней стенке бачка или вверху бачка
- Возможность сервиса без использования инструментов
- Крышка сервисного отверстия облегчает монтаж и защищает от влаги и грязи
- Монтажная глубина рукава регулируется от 20 до 95 мм
- Монтажная глубина – 125 мм, со стоковым коленом – 160 мм
- Регулируемые выдвижные ноги в диапазоне 0 – 200 мм
- Материал несущей конструкции: металл обработанный порошковой краской
Технические параметры:
- Подвод воды к задней стенке бачка или вверху бачка с помощью монтажных отверстий G1/2"
- Рабочий диапазон давления 0,05 – 0,8 МПа
- Рекомендуемый диапазон давления 0,3 – 0,5 МПа
- Большой смыв 6 – 9 л
- Малый смыв 2,5 – 3,5 л
- Стандартные настройки большого смыва 6 л
- Стандартные настройки малого смыва 3 л
- Гигиенический резерв 3 л
- Объем воды в бачке 9 л
- Несущая способность 400 кг
Содержание комплекта:
- Бачок с впускным и сливным механизмом
- Самонесущая рама с траверсой для крепления к боковым стенам, регулируемая в пределах от 830 до 1200 мм
- Резьбовое соединение 1/2" для подвода воды со встроенным угловым вентилем Schell 1/2"–3/8"
- Толкатели механизма 2 шт.
- Монтажный набор: шуруп Ø8×60 – 4 шт., дюбель Ø12 – 4 шт.
- Крепежный материал для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
- Стоковое колено HT90/100, полипропилен
- Прокладка, патрубок полипропилен, манжета
- Прокладка, патрубок полипропилен, уплотнение патрубка
- Монтажный комплект крышек для защиты технических отверстий при установке системы
- Рукав сервисного отверстия легко укорачивается, в комплекте 4 шурупа для его крепежа
Характеристики
- Alca Plast
- для унітаза
- Jádromodul
- монтажная рама
- Чехія
